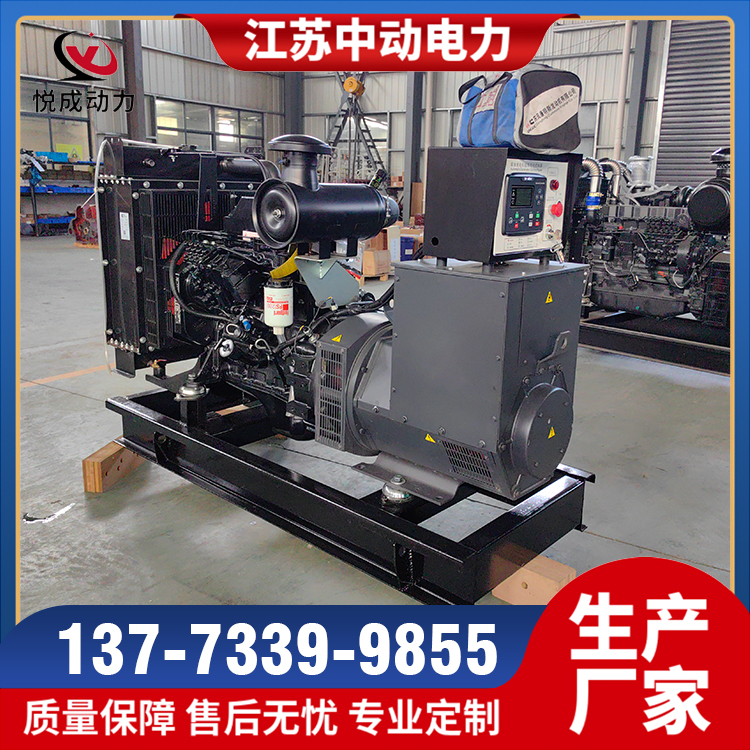

東風康明斯系列柴油發電機組技術參數

一、技術規范

（1）機組型號：GF-100

常用功率（KW）：100

備用功率（KW）：106

頻率：50Hz

輸出電壓：400/230V

轉速：1500rpm

功率因數：COSΦ=0.8（滯后）

機組燃油耗(g/Kw*h)：211

最大輸出電流（A）：180

相數/線數：三相四線

噪聲LP7m：95db

外型尺寸：2200*830*1230

重量：1100Kg

（2）柴油機：

品牌：東風康明斯

產地：東風康明斯發動機有限公司

型號：QSB5.9-G2

排放：國三

冷卻方式：強制水冷循環

啟動方式：24V直流電啟動

進氣方式：增壓中冷

汽缸數： 6

汽缸總排量L：5.9

供油方式：直噴

汽缸排列方式：直列

中冷方式：水中冷

燃油型號：國產0#輕柴油

調速方式：電控

機油型號：WD/40

缸徑行程：102×120 mm

干重（KG）：453

長寬高:1015*725*990

（3）發電機：

品牌：圣豐

生產廠家：揚州市圣豐發電設備廠

產地：揚州

型號：XFL-100(全銅有刷)/SF-100-4(全銅無刷)

材質：純銅

絕緣等級：H

電壓控制方式：AVR

電壓:≤4%

額定電壓（V）：400/230

防護等級：IP23

頻率：50Hz

相數/接線：三相四線/Y型繞接

頻率調整率（%）：≤±0.5（穩態）+10～-7（瞬態）

電壓調整率（%）：≤±0.5（穩態）+20～-15（瞬態）

頻率波動率（%）：≤±0.5

電壓波動率（%）：≤±0.5
