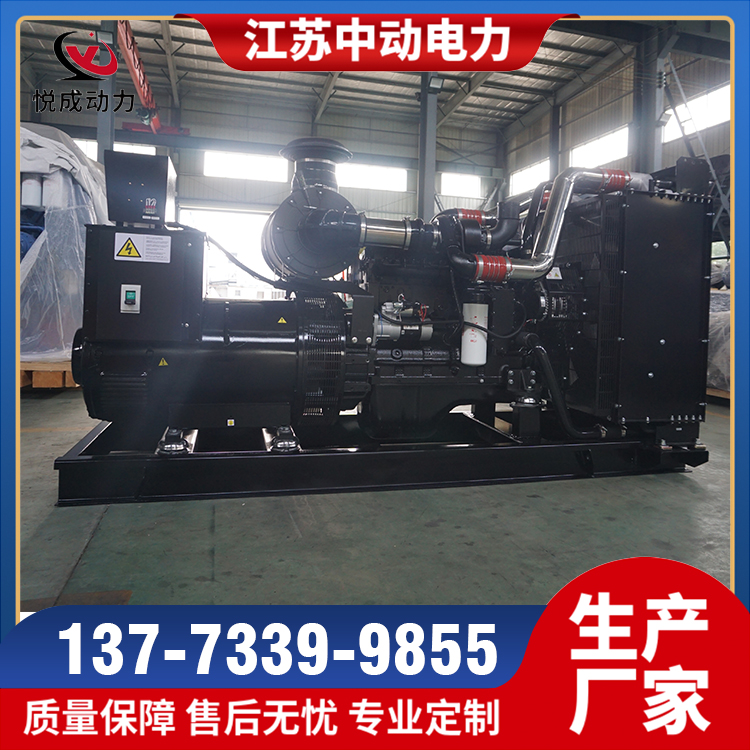

東風康明斯系列柴油發電機組技術參數

一、技術規范

（1）機組型號：GF-400

常用功率（KW）：400

頻率：50Hz

輸出電壓：400/230V

轉速：1500rpm

功率因數：COSΦ=0.8（滯后）

機組燃油耗(g/Kw*h)：193

最大輸出電流（A）：720

相數/線數：三相四線

噪聲LP7m：95db

外型尺寸：3200*1380*1970

重量：3200Kg

（2）柴油機：

品牌：東風康明斯

生產廠家：東風康明斯發動機有限公司

型號：QSZ13-G10

備用功率（KW）：509

冷卻方式：強制水冷循環

啟動方式：24V直流電啟動

進氣方式：渦輪增壓&空空中冷

汽缸數： 6

汽缸總排量L：13

冷卻水容量L:44

供油方式：直噴

汽缸排列方式：直列

中冷方式：水中冷

燃油型號：國產0#輕柴油

調速方式：電噴高壓共軌

機油型號：WD/40

缸徑行程：130/163 mm

壓縮比：17：1

（3）發電機：

品牌：圣豐

生產廠家：揚州市圣豐發電設備廠

產地：揚州

型號：SF-400-4(全銅無刷)

材質：純銅

絕緣等級：H

電壓控制方式：AVR

電壓:≤4%

額定電壓（V）：400/230

防護等級：IP23

頻率：50Hz

相數/接線：三相四線/Y型繞接

頻率調整率（%）：≤±0.5（穩態）+10～-7（瞬態）

電壓調整率（%）：≤±0.5（穩態）+20～-15（瞬態）

頻率波動率（%）：≤±0.5

電壓波動率（%）：≤±0.5
