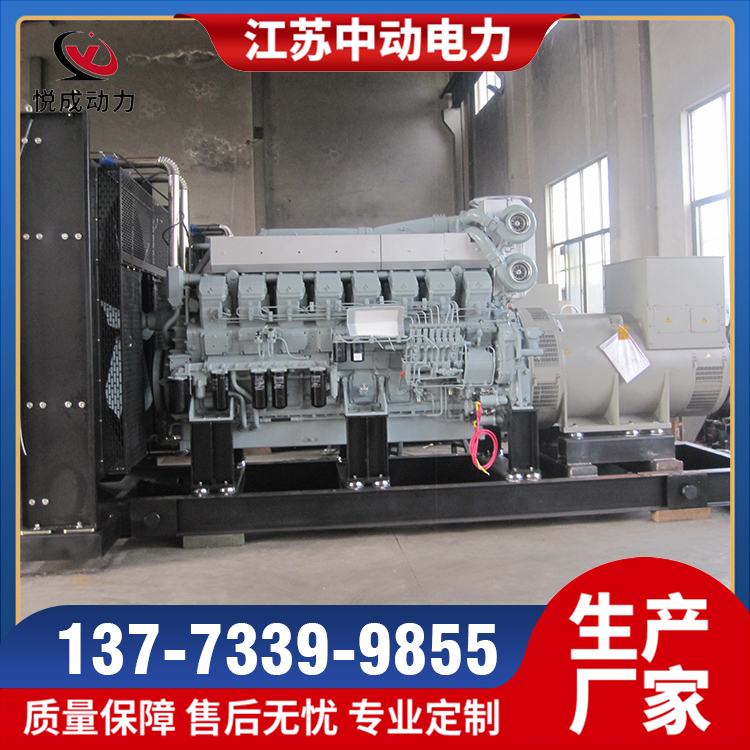

三菱系列柴油發電機組技術參數

一、技術規范

（1）機組型號：GF-1300

常用功率（KW）：1300

備用功率（KW）：1590

頻率：50Hz

輸出電壓：400/230V

轉速：1500rpm

功率因數：COSΦ=0.8（滯后）

機組燃油耗(lir/hr)：≤330

最大輸出電流（A）：2340

相數/線數：三相四線

噪聲LP7m：95db

外型尺寸：5382*2486*2931

重量：11750Kg

（2）柴油機：

品牌：三菱

生產廠家：日本三菱重工業株式會社

型號：S16R-PTA

冷卻啟動：閉式水冷卻

啟動方式：24V直流電啟動

汽缸數： 16

汽缸總排量L：65.37

壓縮比：14:1

供油方式：直噴

汽缸排列方式：V型

中冷方式：水中冷

燃油型號：國產0#輕柴油

調速方式：電子調速

機油容量L：230

冷卻水容量L：350

機油型號：WD/40

缸徑/行程：170/180mm

進氣方式：渦輪增壓

（3）發電機：

品牌：圣豐

生產廠家：揚州市圣豐發電設備廠

產地：揚州

型號：SF-1300-4(全銅無刷)

材質：純銅

絕緣等級：H

電壓控制方式：AVR

電壓:≤4%

額定電壓（V）：400/230

防護等級：IP23

頻率：50Hz

相數/接線：三相四線/Y型繞接

頻率調整率（%）：≤±0.5（穩態）+10～-7（瞬態）

電壓調整率（%）：≤±0.5（穩態）+20～-15（瞬態）

頻率波動率（%）：≤±0.5

電壓波動率（%）：≤±0.5
